QDX3-D5电动球阀蜗轮箱,电动阀门执行器是一款90°部分回转驱动装置，适用于球阀、蝶阀、旋塞阀等类型阀门。阀门电动装置特殊型可输出360°多回转型。产品共有13个型号-QDX3-D4,QDX3-D5,QDX3-D6,QDX3-D7,QDX3-D8,QDX3-D9,QDX3-D1O,QDX3-D11,QDX3-D12,QDX3-D13,QDX3-D13D,QDX3-D14,该系列是与多回转阀门电动装置组合而成的一种部分回转型阀门电动驱动装置。蝶阀可配套 DN300-DN2200 规格上使用，总共有10个等级规格。球阀可配套DN100-1200规格上使用，总共有12个等级规格。

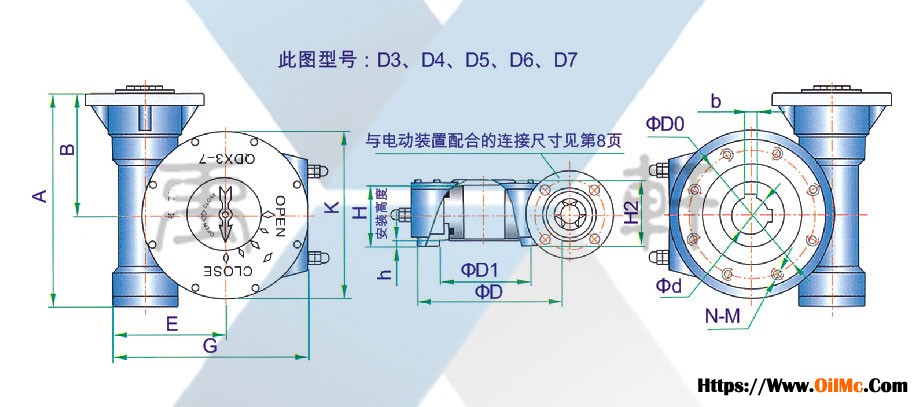

QDX3-D5电动球阀蜗轮箱结构尺寸：
|
型号ModeI
|
D3
|
D4
|
D5
|
D6
|
D7
|
D8
|
D9
|
D10
|
D11
|
D12
|
D13
|
D14
|
|
技术参数Technical-parameters
|
|
速比Ratio
|
41:1
|
48:1
|
55:1
|
50:1
|
55:1
|
57:1
|
65:1
|
63:1
|
67:1
|
81:1
|
83:1
|
82:1
|
|
限位调整Limit-adjustment
|
±5°
|
±5°
|
±5°
|
±5°
|
±5°
|
±5°
|
±5°
|
±5°
|
±5°
|
±5°
|
±5°
|
±5°
|
|
蝶阀Butterfly valve DN
|
125-150
|
200-250
|
300-350
|
400-450
|
450
|
500-600
|
700
|
800
|
900-1000
|
1100-1200
|
1400-1600
|
1600-1800
|
|
球阀Ball-valve DN
|
80
|
100
|
150
|
200
|
250
|
250-300
|
350
|
400
|
500
|
600
|
800
|
900
|
|
连接尺寸Connection-size
|
|
法兰外圆（D）
|
125
|
150
|
175
|
210
|
230
|
260
|
300
|
350
|
415
|
475
|
560
|
650
|
|
连接孔中心PCD（D0）
|
102
|
125
|
140
|
165
|
185
|
200
|
254
|
298
|
356
|
406
|
483
|
590
|
|
凹面Concave（D1）
|
70×4
|
85×4
|
100×4
|
130×5
|
150×5
|
160×5
|
200×5
|
230×5
|
260×5
|
300×8
|
370×8
|
490×8
|
|
孔数-螺栓Bolt（N-M）
|
4-M10
|
4-M12
|
4-M16
|
4-M16
|
4-M20
|
8-M16
|
8-M16
|
8-M20
|
12-M20
|
12-M20
|
12-M22
|
12-M22
|
|
标准轴孔Bore（d）
|
24
|
28
|
38
|
45
|
50
|
60
|
70
|
80
|
100
|
110
|
130
|
160
|
|
键宽 Key（b）×键高×条数NO.×90°
|
8×7×1
|
8×7×1
|
10×8×1
|
12×8×2
|
16×10×2
|
16×10×2
|
16×10×2
|
20×14×2
|
25×14×2
|
28×16×2
|
32×18×2
|
32×18×2
|
|
可选轴孔（d-limit）
|
22-26
|
28-36
|
32-40
|
38-48
|
50-55
|
50-60
|
55-70
|
70-90
|
80-100
|
90-120
|
110-150
|
110-150
|
|
安装高度Install-height（H）
|
65
|
80
|
75
|
95
|
95
|
110
|
120
|
130
|
160
|
185
|
190
|
190
|
|
外型尺寸Appearance-size
|
|
A
|
200
|
218
|
248
|
320
|
340
|
365
|
421
|
445
|
507
|
585
|
680
|
730
|
|
B
|
132
|
127
|
148
|
188
|
203
|
210
|
241
|
245
|
290
|
320
|
388
|
400
|
|
E
|
96
|
115
|
139
|
171
|
181
|
192
|
224
|
250
|
306
|
365
|
427
|
472
|
|
G
|
169
|
203
|
245
|
291
|
314
|
338
|
378
|
433
|
522
|
612
|
717
|
745
|
|
H2
|
74
|
88
|
97
|
125
|
131
|
128
|
154
|
152
|
185
|
203
|
226
|
210
|
|
K
|
150
|
190
|
210
|
250
|
270
|
300
|
330
|
400
|
470
|
580
|
660
|
760
|
