概述：
油井高温压力传感器敏感芯片使用高灵敏的SOI技术制作而成，采用MEMS工艺将SOI硅芯片封装在316不锈钢壳体内部，激光焊接密封压力，采用”o”圈密封结构，方便用户安装使用。改传感器具备精度高、性能稳定可靠、耐高低温、耐腐蚀、超长抗压力疲劳寿命等特点。特殊外形可定制。
产品用途：
石油钻井，测井，试井、井下仪器、油田数字压力仪表、井下压力计、压裂仪器、随钻仪器、爆破仪器、发动机测试、战车发动机、液压、航海及造船、柴油机等内燃机、试验机等高温、高压、恶劣环境场合。
技术性能参数指标:
|
被测介质
|
气体,液体及蒸汽（对316L不锈钢不腐蚀的流体）
|
|
压力类型
|
压力、密封参考压力、通气表压力
|
|
量程
|
0～5MPa…10MPa…30MPa…40MPa…60MPa…70MPa…100MPa之间可选
|
|
供电电源
|
3-12VDC 、0.2-1mA
|
|
mV输出灵敏度
|
2mV/V、5mV/V （灵敏度×电压=满量程输出）
|
|
非线性
|
0.02%FS、0.04%FS、0.05%FS可选择
|
|
迟滞性
|
0.02%FS、0.04%FS、0.05%FS可选择
|
|
重复性
|
≤0.02%FS
|
|
准确度
|
0.1%FS、0.2%FS可选
|
|
长期稳定性
|
0.1%FS/年
|
|
工作温度(环境）
|
-40～125℃/150℃/175℃/200℃可选
|
|
零点温漂
|
≤0.01%FS/℃
|
|
灵敏度温漂
|
≤0.015%FS/℃
|
|
响应时间
|
≤1毫秒(10%～90%)典型值
|
|
输出阻抗
|
1500±50Ω、3300±50Ω、5500±1500Ω
|
|
绝缘电阻
|
≥500MΩ/100VDC
|
|
安全过载压力
|
200%FS （2倍满量程）
|
|
破坏压力
|
500%FS （5倍满量程）
|
|
振动
|
5～1000Hz，振幅2mm，X、Y、Z每向30分钟，输出变化小于0.03%FS
|
|
冲击
|
50g；X、Y、Z三向，每向20ms；输出变化小于0.03%FS
|
|
压力密封方式
|

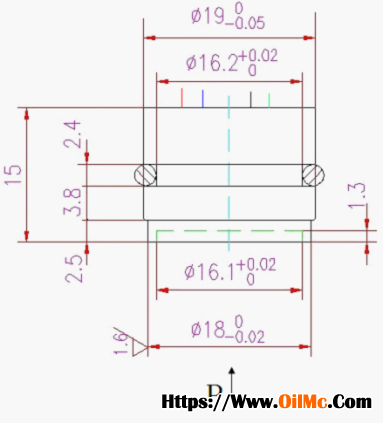

双“O”圈氟橡胶密封、锥面密封、端面密封
|
|
接液材料
|
膜片:三氧化二铝,过程连接件316L或1Cr18Ni9Ti不锈钢
|
|
外壳防护等级
|
IP65
|
|
电气引线定义
|

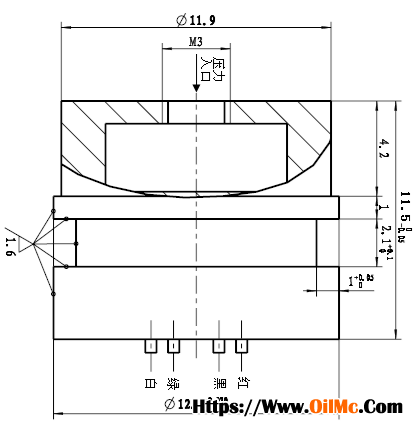

红线-电源正 黑线-电源负 绿线-信号正 白线-信号负

|
